大型冷庫製冷係統中過冷器原理及作用

     在較大型製冷係統中，為了使用戶體驗感更好，使用效果更佳，增加了過冷器，那麽過冷器是什麽？有哪些作用呢？

一、什麽是過冷？

所謂“過冷”，是指在冷凝壓力下，通過某種裝置(如過冷器)和方法(或措施)使冷凝的飽和液體的溫度低於飽和溫度的過冷現象，稱為過冷。將過冷前的液體溫度與過冷後的液體溫度相比較，其差別就是“過冷度”。

二、過冷作用更大製冷係統，室內機的安裝範圍擴大，室內外機之間的配管長度和室內外機之間的間隙變大。在製冷情況下，通過室內機膨脹閥的製冷劑流量因其之前的製冷劑狀態而變化。如果由於膨脹閥前的製冷劑狀態而產生氣泡，則比容會增加，通過膨脹閥(全開)的製冷劑流量會受到限製，製冷量會降低。為了防止這種現象，需要提前過冷到等於或大於管長或落差(室內機高於室外機時)造成的液管壓力損失。

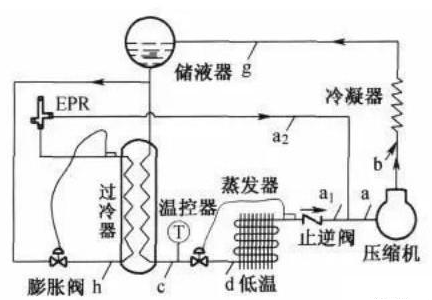

三、過冷器原理介紹在較大的製冷係統中，為了降低進入節流閥的製冷劑液體的溫度，減少節流過程中或節流後產生的閃蒸氣體，適當提高製冷效率，在工藝設計中，在儲液器後麵安裝了一種過冷的專用設備——過冷器(使用節流閥的係統必須有儲液器)。其結構型式有套筒式、噴淋式或換板式等。其原理是用比冷凝後的飽和液體溫度低的冷卻水再次冷卻(如深井水)，一般比冷卻前低3℃ ~ 5℃(即過冷度為3℃ ~ 5℃)。如圖所示:

  四、其他過冷應用還有一些小型氟製冷係統。雖然沒有專門的過冷器，但是供液管和回氣管包裹在一起保溫，利用回氣管的低溫來降低供液管中液體的溫度。一段供液管和膨脹閥也可以直接安裝在庫房內穿過，通過複冷實現過冷，提高製冷效率。同時也加熱了回氣管的溫度，避免了壓縮機吸入過濕蒸汽造成液錘的可能。在毛細管節流的係統中，毛細管和回氣管(吸入管)是結合在一起的，有的是焊接在一起的，有的是用熱熔膠套住的，有的是穿過回氣管的，有的是繞在回氣管上的，有的是直接穿過毛細管或供液管在盒內的。它與毛細管回氣管進行熱交換，使節流前的液態製冷劑通過與回氣管中的低溫製冷劑蒸氣進行熱交換而被冷卻，既可以減少回氣管中夾帶的液體對壓縮機的衝擊，又可以達到節流前液態製冷劑過冷的目的。放大冷凝器如果故意放大冷凝器，留出再冷卻和過冷的空間也是可行的。然而，在標準設計中不會這樣做。考慮的是最小化整體體積和重量，並降低製造成本。對於小型或微型毛細管節流係統，不需要增加特殊的過冷器。

五、相關故障當機組過冷度不足、製冷效果差、有噪音(機組內部水沸騰)時，可能與過冷器有關。可以優先檢查過冷器、過冷器電子膨脹閥、冷凝器是否異常。
